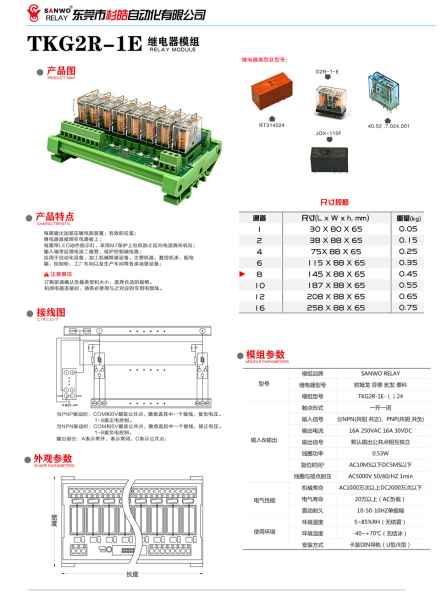

Deskripsi Produk
SANWO RELAY TKG2R-1E adalah modul relay interface industri yang dirancang untuk aplikasi otomasi dan kontrol industri. Modul ini berfungsi sebagai penghubung antara output PLC, controller, mikrokontroler, atau sistem otomatisasi dengan beban output seperti kontaktor, solenoid valve, lampu indikator, motor kecil, dan perangkat industri lainnya.
Desain modular dengan pemasangan DIN Rail membuat instalasi lebih rapi, mudah maintenance, dan cocok digunakan pada panel kontrol mesin industri.

Fitur Utama
Relay interface module industrial
Tersedia hingga 16 channel
Support input NPN & PNP
Indikator LED pada tiap channel
Terminal screw wiring
Relay plug-in mudah diganti
Proteksi anti reverse current
Pemasangan DIN Rail
Wiring panel lebih rapi dan profesional
Spesifikasi Teknis
Model
TKG2R-1E-( )24
Jenis Kontak
1 NO + 1 NC (SPDT / 1 Form C)
Tegangan Input
12VDC / 24VDC
Support:
NPN (common positive)
PNP (common negative)
Output Kontak Relay
16A 250VAC
16A 30VDC
Konfigurasi Output
Output common tiap channel independen
Daya Coil
0.53W
Waktu Switching
AC ≤10ms
DC ≤5ms
Tegangan Isolasi
AC5000V 50/60Hz selama 1 menit
Ketahanan Mekanik
AC : ≥10 juta operasi
DC : ≥20 juta operasi
Umur Elektrik
≥200.000 kali switching (beban AC)
Ketahanan Getaran
10–50Hz
Kelembaban Operasi
5% – 85% RH
Suhu Operasi
-40°C sampai +70°C
Metode Pemasangan
DIN Rail U-Type / G-Type
Dimensi & Berat
Channel Dimensi (L × W × H mm) Berat
1 CH 30 × 80 × 65 0.05 kg
2 CH 38 × 88 × 65 0.15 kg
4 CH 75 × 88 × 65 0.25 kg
6 CH 115 × 88 × 65 0.35 kg
8 CH 145 × 88 × 65 0.45 kg
10 CH 187 × 88 × 65 0.55 kg
12 CH 208 × 88 × 65 0.65 kg
16 CH 258 × 88 × 65 0.75 kg
Relay Compatible
Modul relay ini kompatibel dengan beberapa tipe relay industrial populer seperti:
OMRON G2R-1-E
TE RT314024
Finder 40.52.7.024.001
JQX-115F
Fungsi & Aplikasi
Cocok digunakan untuk:
Interface output PLC
Panel kontrol mesin
Mesin otomatis industri
Conveyor automation
Mesin CNC
Mesin packaging
Sistem kontrol motor
Kontrol lampu indikator
Solenoid valve control
Panel distribusi otomatis
Keunggulan Produk
Aman untuk output transistor PLC
Memudahkan troubleshooting
Relay mudah diganti saat maintenance
Instalasi wiring lebih cepat
Mengurangi risiko kerusakan output PLC
Desain compact dan kokoh
Cocok untuk aplikasi industri dan panel builder profesional
