Automation Jaya

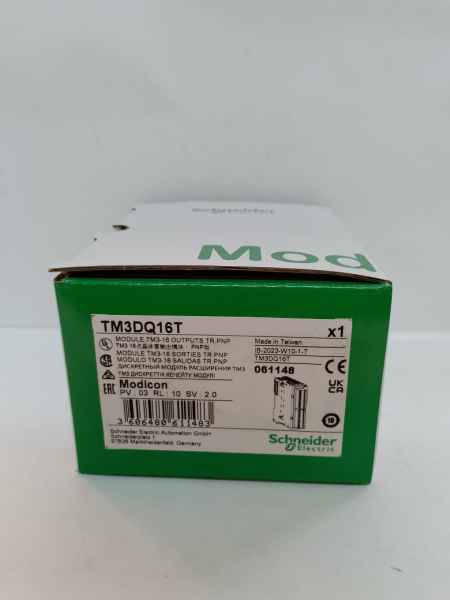

Schneider Electric Modicon TM3DQ16T

(0 Ulasan)

Hubungi CS Untuk Pemesanan

Spesifikasi Produk

SKU	ANNS-TM3DQ16T
Tipe	PLC Schneider TM3DQ16T
Merk	Schneider
Berat	350 Gram

Deskripsi Produk

Schneider Electric Modicon TM3DQ16T, yaitu modul ekspansi Digital Output Transistor PNP 16 channel untuk PLC seri Modicon M221, M241, M251, dan M262. Modul ini digunakan untuk menambah jumlah output digital transistor pada sistem PLC.
Spesifikasi Schneider TM3DQ16T
Informasi Umum
Merek: Schneider Electric
Seri: Modicon TM3
Model: TM3DQ16T
Tipe: Digital Output Expansion Module
Jenis Output: Transistor PNP (Source)
Jumlah Output: 16 channel
Kompatibel dengan:
Modicon M221
Modicon M241
Modicon M251
Modicon M262
Spesifikasi Output
Tegangan output: 24 VDC
Tipe output: PNP (Source)
Arus maksimum per output: 500 mA
Arus bocor (Leakage): ≤0,1 mA
Tegangan jatuh (Voltage Drop): <0,4 V
Beban lampu tungsten maksimum: 3 W
Waktu respon ON: 450 µs
Waktu respon OFF: 450 µs
Indikator
LED hijau pada setiap channel output
LED menunjukkan status masing-masing output secara individual.
Koneksi
Terminal sekrup yang dapat dilepas (Removable Screw Terminal)
Pitch terminal: 3,81 mm
Kapasitas kabel hingga 1,5 mm²
Panjang kabel maksimum (unshielded): 30 meter.
Catu Daya
Menggunakan catu daya dari sistem TM3/PLC
Konsumsi daya sangat rendah melalui bus TM3.
Pemasangan
DIN Rail 35 mm (TH35-7.5 / TH35-15)
Dapat dipasang langsung pada panel menggunakan mounting kit.
Dimensi
Lebar: 27,4 mm
Tinggi: 90 mm
Kedalaman: 84,6 mm
Berat: ±0,11 kg
Lingkungan Operasi
Suhu operasi:
Horizontal: -10 hingga +55°C
Vertikal: -10 hingga +35°C
Suhu penyimpanan: -25 hingga +70°C
Kelembapan: 10–95% RH tanpa kondensasi
Derajat proteksi: IP20
Standar: IEC 61131-2
Sertifikasi: CE, cULus, UKCA, EAC, RCM.
Aplikasi
Modul TM3DQ16T banyak digunakan pada:
Mesin otomatis industri
Conveyor system
Packaging machine
Material handling
Water treatment
Panel kontrol mesin
Sistem otomasi pabrik
Kontrol solenoid valve, relay, lampu indikator, buzzer, dan actuator 24 VDC
