Deskripsi Produk
Informasi Umum
Parameter Detail
Model TK90-1Z-Y
Brand SANWO RELAY
Jenis Heavy Duty Relay Interface Module
Pemasangan DIN Rail
Aplikasi Industrial Automation & High Current Control
Modul ini digunakan sebagai interface antara PLC dengan beban arus besar seperti heater, motor, pompa, lampu daya besar, dan sistem industrial control lainnya.
Relay Compatible
Modul TK90-1Z-Y kompatibel dengan relay power/high current berikut:
Relay Type Keterangan
JQX-105F-1 Power relay
SLA-24VDC-SL-C Songle high current relay
832A-1C-S Heavy duty relay
T9ES1D14-12 High power relay
Spesifikasi Teknis
Electrical Specification
Parameter Spesifikasi
Coil Voltage 12VDC / 24VDC
Tipe Kontak 1 Form C / SPDT
Kapasitas Kontak 30A 250VAC / 30A 30VDC
Konsumsi Daya ±0.93W
Input Type NPN / PNP Compatible
Output Independent per channel
Environmental Specification
Parameter Nilai
Suhu Operasi -40°C hingga +70°C
Kelembaban 5–85% RH
Frekuensi 50/60Hz
Ketahanan Getaran 10–50Hz
Electrical Durability
Parameter Nilai
Dielectric Strength AC5000V 50/60Hz 1 menit
Electrical Life ≥100.000 cycle
Mechanical Life ≥20 juta cycle
Pilihan Jumlah Channel
Channel Ukuran (L × W × H mm) Berat
2 CH 83 × 87 × 48 0.25 kg
4 CH 144 × 87 × 48 0.37 kg
6 CH 204 × 87 × 48 0.48 kg
8 CH 265 × 87 × 48 0.60 kg
10 CH 202 × 87 × 48 0.70 kg
12 CH 234 × 87 × 48 0.80 kg
14 CH 263 × 87 × 48 0.90 kg
16 CH 293 × 87 × 48 1.10 kg

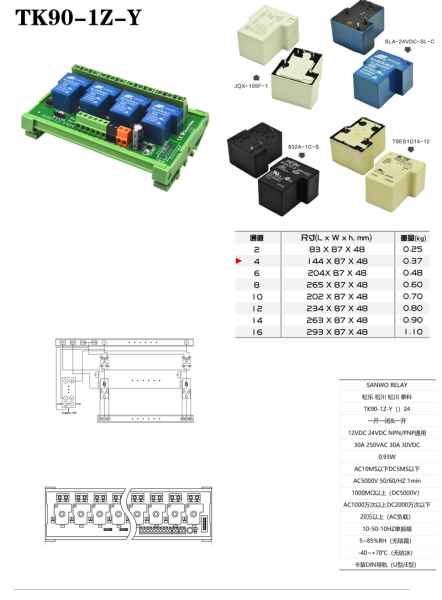

Pada gambar yang ditandai adalah varian 4 Channel.
Fungsi Utama
Modul TK90-1Z-Y digunakan untuk:
Interface output PLC
Switching beban arus besar
Pengaman output PLC
Isolasi sinyal kontrol
Distribusi output heavy load
Kontrol perangkat daya tinggi
Cara Kerja
Output PLC → mengaktifkan coil relay → kontak relay heavy duty switching → mengontrol beban besar seperti:
Heater industrial
Motor
Pompa
Solenoid besar
Lampu daya tinggi
Fan industrial
Sistem power control
Keunggulan Produk
Heavy Duty 30A
Mampu menangani beban hingga:
30A AC
30A DC
Desain Industrial
Dirancang untuk penggunaan industri continuous operation.
Wiring Lebih Rapi
Menggunakan terminal block terintegrasi sehingga instalasi lebih cepat dan profesional.
Mudah Maintenance
Relay dapat dicabut dan diganti satuan.
Kompatibilitas PLC Luas
Cocok untuk:
Mitsubishi PLC
Omron PLC
Siemens PLC
Delta PLC
LS Electric
Schneider
Xinje
Aplikasi Industri
Sangat cocok digunakan pada:
Panel heater control
Mesin produksi heavy duty
Sistem pompa industrial
Oven industrial
Mesin packaging
Water treatment
Power distribution control
OEM machine automation
Karakteristik Khusus TK90-1Z-Y
Seri ini memiliki karakteristik utama:
Kapasitas switching besar 30A
Support relay heavy duty
Stabil untuk beban tinggi
Output independen tiap channel
Cocok untuk industrial power control
Desain compact namun high current capability
