SANWO RELAY TK41F-1Z-Q

(0 Ulasan)

Hubungi CS Untuk Pemesanan

Spesifikasi Produk

SKU	TB0-TK41F-1Z-Q
Tipe	SANWO RELAY MODULE TK41F-1Z-Q
Merk	Sanwo Relay
Berat	100 Gram

Deskripsi Produk

Deskripsi Produk
Model: TK41F-1Z-Q
Brand: SANWO RELAY
Jenis: Slim Relay Interface Module
Relay Type: HF41F
Mounting: DIN Rail
Modul ini dirancang untuk aplikasi automation yang membutuhkan relay interface dengan ukuran lebih kecil dan hemat ruang panel.

Spesifikasi Utama
Parameter Spesifikasi
Relay Type HF41F
Coil Voltage 24VDC
Tipe Kontak 1Z / SPDT
Kapasitas Kontak 6A 250VAC / 6A 30VDC
Konsumsi Daya ±0.17W
Sistem Input NPN / PNP Compatible
Frekuensi Operasi 50/60Hz
Suhu Operasi -40°C sampai +70°C
Kelembaban 5–85% RH
Getaran 10–50Hz
Mounting DIN Rail U Type / G Type
Pilihan Jumlah Channel
Channel Ukuran (mm) Berat
1 CH 44 × 89 × 61 0.05 kg
2 CH 44 × 89 × 61 0.15 kg
4 CH 75 × 89 × 61 0.25 kg
6 CH 114 × 89 × 61 0.35 kg
8 CH 128 × 89 × 61 0.45 kg
10 CH 134 × 89 × 61 0.55 kg
12 CH 165 × 89 × 61 0.65 kg
14 CH 192 × 89 × 61 0.75 kg
16 CH 213 × 89 × 61 0.85 kg

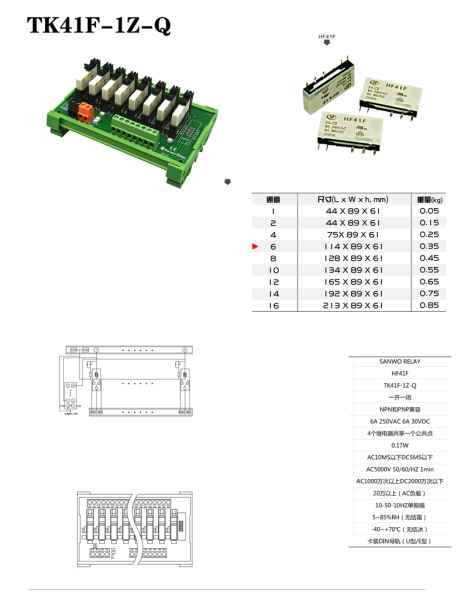

Pada gambar yang ditandai adalah varian 6 Channel.
Fungsi Utama
Modul ini berfungsi sebagai:
Interface output PLC
Switching beban kontrol
Isolasi sinyal kontrol
Pengaman output PLC
Distribusi output kontrol panel
Aplikasi Umum
Digunakan pada:
Panel automation
Mesin produksi
Conveyor system
Packaging machine
Water treatment
Trainer PLC
Smart control panel
Panel OEM machine
Keunggulan
Desain slim hemat ruang panel
Relay mudah diganti
Wiring lebih rapi
Konsumsi daya rendah
Support input NPN dan PNP
Mudah dipasang pada DIN rail
Cocok untuk PLC:
Mitsubishi
Omron
Siemens
Delta
LS Electric
Xinje
Cara Kerja
Output PLC → mengaktifkan coil relay HF41F → relay melakukan switching kontak → mengontrol beban seperti:
Kontaktor
Solenoid valve
Lampu indikator
Alarm
Motor kecil
Signal control
Karena menggunakan relay slim HF41F, modul ini cocok untuk panel dengan space terbatas namun tetap membutuhkan banyak channel output relay.
