Spesifikasi Q25HCPU
Parameter / Fitur Detail / Nilai
Tipe / Seri Q25HCPU — CPU module, high-performance universal CPU (Q-Series)
Metode Kontrol Stored program cyclic operation; mode I/O control: refresh mode
Bahasa Pemrograman yang Didukung Ladder (relay symbol), symbolic logic (list), SFC (MELSAP3 / MELSAP-L), Function Block, Structured Text (ST)
Kecepatan Eksekusi Instruksi - LD X0 : 34 ns
- MOV D0 D1 : 102 ns
Program Capacity 252 K steps (≈ 1 008 K bytes)
Memory / Storage - Program memory: 1 008 K bytes
- Mendukung memory card eksternal: SRAM, Flash, ATA card (hingga 4 MB / 32 MB tergantung type)
Maximum I/O Points I/O device points: 8192 (X/Y 0…1FFF)
I/O points: 4096 (X/Y 0…FFF)
Internal Registers & Resources - Internal relays (M): 8192
- Latch relays (L): 8192
- Link relays (B): 8192
- Timers (T): 2048 (low-speed / high-speed)
- Counters (C): 1024
- Data registers (D): 12 288
- Other: W, F, V, R/ZR, S, pointers, special registers, file registers, dll — sangat besar fleksibilitas memori & kontrol.
Interrupt / Pointer / Sistem Ekstra Mendukung interrupt pointers (I), pointer register (P), step relay, special registers — cocok untuk aplikasi kompleks & terstruktur.
Timer / Scan Control Cycle time bisa di-set: 0.5 … 2000 ms (dengan increment 0.5 ms) jika menggunakan mode “constant scan” / fixed-scan.

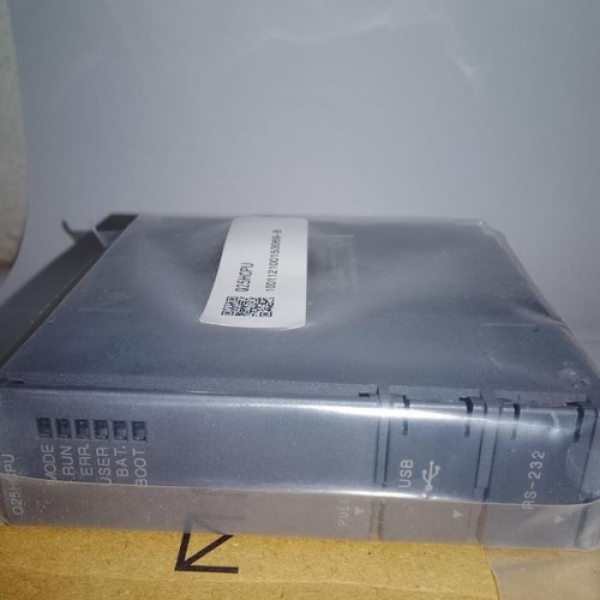

Antarmuka / Komunikasi Port USB dan RS-232 built-in; mendukung memory card interface.
Lingkungan & Ketangguhan - Operating temperature: 0 … 55 °C
- Storage temperature: –25 … 75 °C
- Operating humidity: 5 … 95 % RH non-condensing
- Vibration / shock resistance sesuai standar JIS B 3502 & IEC 61131-2
Dimensi & Berat Height: 98 mm
Width: 27.4 mm
Depth: 89.3 mm
Berat: ± 0.20 kg
Standar & Sertifikasi UL / cUL, CE (EMC & RoHS), KC (EMC), serta beberapa sertifikasi kelas kapal / kelautan (RINA, ABS, BV, dsb) — cocok juga untuk aplikasi industri berat / marine.
Status Produk Model dinyatakan discontinued per September 2018 — penting dipertimbangkan jika merencanakan pembelian baru atau stocking jangka panjang
