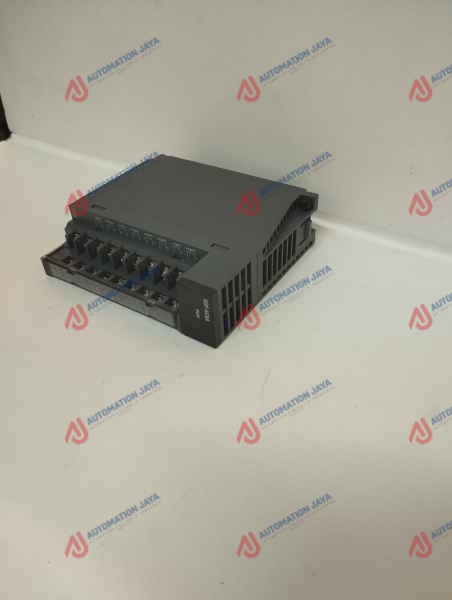

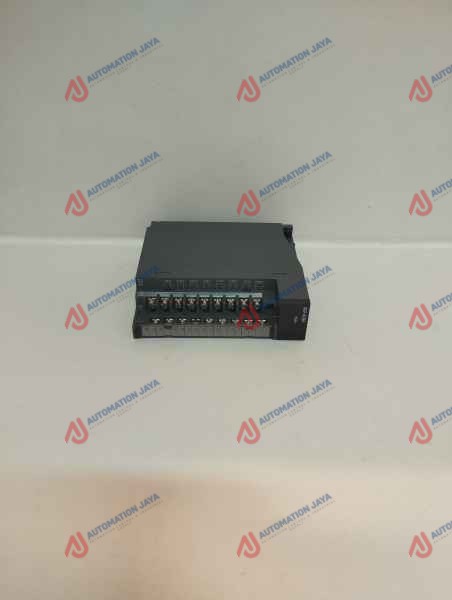

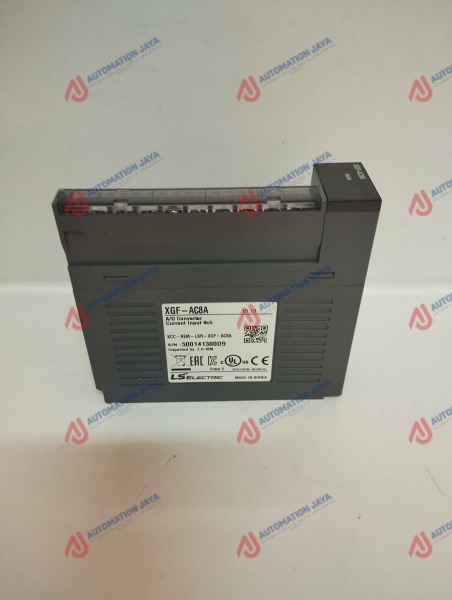

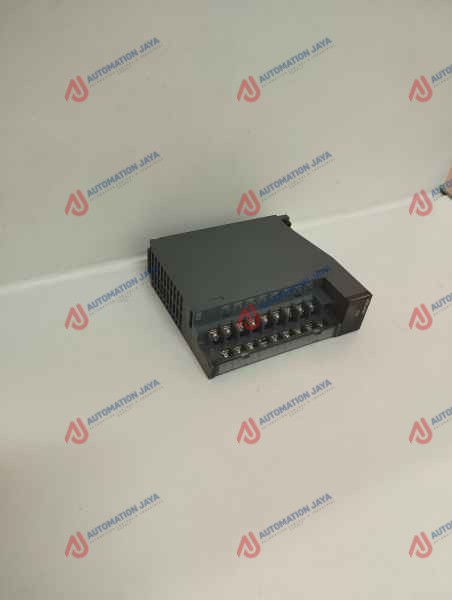

Spesifikasi LS Electric XGF-AC8A
Parameter Spesifikasi
Merek LS Electric
Model XGF-AC8A
Seri PLC XGT Series
Jenis modul Analog input / A-D converter
Jenis sinyal Input arus
Jumlah kanal 8 kanal
Rentang input DC 4–20 mA atau 0–20 mA
Pengaturan kanal Dapat diatur individual melalui XG5000
Resistansi input 250 Ω
Resolusi 1/16.000, data 14-bit
Resolusi 4–20 mA 1 µA
Resolusi 0–20 mA 1,25 µA
Kecepatan konversi 250 µs per kanal
Akurasi pada 25°C Maks. ±0,2%
Akurasi pada 0–55°C Maks. ±0,3%
Maksimum input absolut ±30 mA
Format data digital Unsigned, signed, precise dan percentile
Terminal koneksi Terminal block 18 titik
Isolasi Photocoupler antara input dan daya PLC
Isolasi antar-kanal Tidak tersedia
Konsumsi internal 5 VDC, 420 mA
I/O occupied Fixed 64 points / adjustable 16 points
Berat Sekitar 140 gram
Suhu operasi 0–55°C
Negara produksi Korea Selatan
Fungsi tambahan:
Sampling, digital filtering dan average processing
Deteksi kabel atau sinyal terputus pada mode 4–20 mA
Alarm ketika sinyal berada di luar rentang
Hold last valid value
Monitoring nilai analog melalui software XG5000

Daftar tipe lain LS Electric XGF
Berikut daftar lengkap modul analog dan temperatur XGF yang berhubungan dengan XGF-AC8A.
Modul analog input
Tipe Kanal Jenis input
XGF-AC8A 8 Arus 0–20 mA / 4–20 mA — tipe referensi
XGF-AV8A 8 Tegangan 0–5 V, 1–5 V, 0–10 V, ±10 V
XGF-AD8A 8 Tegangan atau arus
XGF-AD16A 16 Tegangan atau arus
XGF-AD4S 4 Tegangan/arus, isolasi antar-kanal
XGF-AW4S 4 Tegangan/arus, untuk transmitter 2-wire, isolasi
XGF-AC4H 4 Input arus dengan komunikasi HART
Daftar input standar dikonfirmasi dalam dokumen resmi keluarga analog XGF dan datasheet XGF-AC8A/XGF-AV8A.
Modul analog output
Tipe Kanal Jenis output
XGF-DV4A 4 Tegangan
XGF-DV8A 8 Tegangan
XGF-DC4A 4 Arus 0–20 mA / 4–20 mA
XGF-DC8A 8 Arus 0–20 mA / 4–20 mA
XGF-DV4S 4 Tegangan, isolasi antar-kanal
XGF-DC4S 4 Arus, isolasi antar-kanal
XGF-DA4S 4 Tegangan atau arus, isolasi antar-kanal
XGF-DC4H 4 Output arus dengan komunikasi HART
Referensi: datasheet output analog terisolasi XGF-DV4S/DC4S/DA4S dan datasheet HART XGF-AC4H/DC4H.
Modul analog gabungan
Tipe Konfigurasi
XGF-AH6A 4 analog input + 2 analog output, mendukung tegangan/arus
Modul input temperatur
Tipe Kanal Sensor
XGF-TC4S 4 Thermocouple, isolasi antar-kanal
XGF-TC4SB 4 Thermocouple terisolasi, varian terbaru
XGF-RD4A 4 RTD
XGF-RD8A 8 RTD
XGF-RD4S 4 RTD, isolasi antar-kanal
Referensi: manual resmi XGF-TC4S/TC4SB dan datasheet keluarga RTD XGF-RD.
Modul temperature controller
Tipe Fungsi
XGF-TC4UD Temperature controller 4-loop, universal input
XGF-TC4RT Temperature controller 4-loop, RTD input
Referensi: XGF-TC4UD dan XGF-TC4RT.
Untuk alternatif XGF-AC8A:
Butuh 8 kanal campuran tegangan/arus: XGF-AD8A
Butuh isolasi antar-kanal: XGF-AD4S
Butuh 16 kanal: XGF-AD16A
Menggunakan transmitter 2-wire: XGF-AW4S
Membutuhkan komunikasi HART: XGF-AC4H
