Deskripsi Produk
Informasi Umum
Parameter Detail
Model TK73-50-K
Brand SANWO RELAY
Jenis Relay Interface Module
Sistem Pemasangan DIN Rail
Aplikasi PLC Interface, Automation Panel, Industrial Control
Modul ini digunakan sebagai penghubung antara output PLC dengan beban eksternal seperti kontaktor, solenoid valve, lampu indikator, buzzer, dan perangkat kontrol lainnya.
Jenis Relay Compatible
Modul TK73-50-K mendukung beberapa tipe relay mini PCB relay berikut:
Relay Compatible Keterangan
833H-1C-C Mini power relay
SRD-24VDC-SL-C Songle relay
JSI-24V-AJS1312 Industrial PCB relay
JQC-3FF General purpose relay
Spesifikasi Teknis
Electrical Specification
Parameter Spesifikasi
Coil Voltage 24VDC
Tipe Kontak 1 Form C / SPDT
Kapasitas Kontak 10A 250VAC / 10A 30VDC
Konsumsi Daya ±0.36W
Input System NPN / PNP Compatible
Output Independent Output per channel
Environmental Specification
Parameter Nilai
Suhu Operasi -40°C hingga +70°C
Kelembaban 5–85% RH
Frekuensi 50/60Hz
Ketahanan Getaran 10–50Hz
Electrical Durability
Parameter Nilai
Dielectric Strength AC5000V 50/60Hz 1 menit
Electrical Life AC Load ≥100.000 cycle
Mechanical Life ≥20 juta cycle
Pilihan Jumlah Channel
Channel Ukuran (L × W × H mm) Berat
1 CH 23 × 80 × 43 0.05 kg
4 CH 73 × 43 × 41 0.15 kg
6 CH 111 × 43 × 41 0.25 kg
8 CH 145 × 43 × 41 0.35 kg
10 CH 179 × 43 × 41 0.45 kg
12 CH 213 × 43 × 41 0.55 kg
16 CH 281 × 43 × 41 0.65 kg

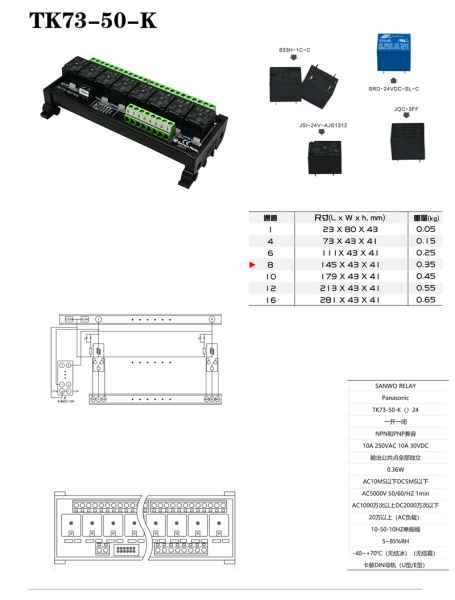

Pada gambar ditunjukkan varian 8 Channel.
Fungsi Utama
Modul TK73-50-K berfungsi untuk:
Interface output PLC
Isolasi sinyal kontrol
Pengaman output PLC
Switching beban AC/DC
Distribusi output kontrol
Mempermudah wiring panel
Cara Kerja
PLC mengirim sinyal output → coil relay aktif → kontak relay switching → mengontrol beban eksternal seperti:
Kontaktor
Solenoid valve
Lampu indikator
Alarm/Buzzer
Motor kecil
Signal control
Keunggulan Produk
Desain Compact
Ukuran lebih kecil sehingga hemat ruang panel.
Mudah Maintenance
Relay dapat diganti satuan tanpa mengganti seluruh modul.
Wiring Lebih Rapi
Terminal sudah tersusun sehingga pemasangan kabel lebih cepat dan profesional.
Kompatibilitas Luas
Cocok digunakan dengan PLC:
Mitsubishi
Omron
Siemens
Delta
LS Electric
Xinje
Schneider
Wecon
Aplikasi Umum
Modul ini umum digunakan pada:
Mesin automation
Packaging machine
Conveyor system
Water treatment
Panel OEM
Smart machine
PLC trainer
Industrial control system
Karakteristik Khusus TK73-50-K
Dibanding relay interface biasa, seri ini memiliki:
Desain lebih tipis dan compact
Konsumsi daya rendah
Support banyak jenis relay mini PCB
Cocok untuk panel dengan space terbatas
Output tiap channel independen
Stabil untuk aplikasi industri continuous operation
