Deskripsi Produk
Informasi Umum
Parameter Detail
Model TK90
Brand SANWO RELAY
Jenis Heavy Duty Relay Interface Module
Pemasangan DIN Rail
Aplikasi Industrial Automation & Power Control
Modul TK90 digunakan sebagai interface antara output PLC dengan beban arus besar pada sistem automation dan kontrol industri.
Relay Compatible
Modul ini kompatibel dengan relay high current berikut:
Relay Type Keterangan
SLA-24VDC-SL-C Songle heavy duty relay
832A-1C-S Power relay
Spesifikasi Teknis
Electrical Specification
Parameter Spesifikasi
Coil Voltage 12VDC / 24VDC
Tipe Kontak 1 Form C / SPDT
Kapasitas Kontak 30A 250VAC / 30A 30VDC
Konsumsi Daya ±0.93W
Input Type NPN / PNP Compatible
Environmental Specification
Parameter Nilai
Suhu Operasi -40°C hingga +70°C
Kelembaban 5–85% RH
Frekuensi 50/60Hz
Ketahanan Getaran 10–50Hz
Electrical Durability
Parameter Nilai
Dielectric Strength AC5000V 50/60Hz 1 menit
Electrical Life ≥100.000 cycle
Mechanical Life ≥20 juta cycle
Pilihan Jumlah Channel
Channel Ukuran (L × W × H mm) Berat
2 CH 70 × 105 × 48 0.45 kg
4 CH 130 × 105 × 48 0.68 kg
6 CH 190 × 105 × 48 0.85 kg
8 CH 252 × 105 × 48 1.12 kg

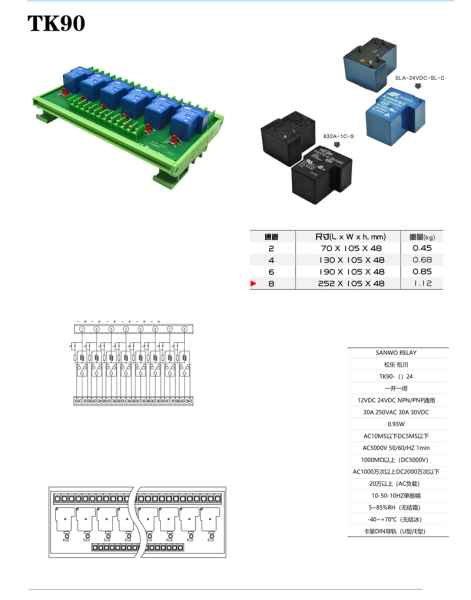

Pada gambar yang ditunjukkan adalah varian 8 Channel.
Fungsi Utama
Modul TK90 berfungsi untuk:
Interface output PLC
Switching beban arus besar
Isolasi sinyal kontrol
Proteksi output PLC
Distribusi output heavy load
Kontrol perangkat daya tinggi
Cara Kerja
PLC mengirim sinyal output → coil relay aktif → kontak relay switching → mengontrol beban eksternal seperti:
Heater
Motor
Pompa
Fan industrial
Solenoid besar
Lampu daya tinggi
Sistem power control
Keunggulan Produk
Kapasitas Arus Besar
Mendukung switching hingga:
30A AC
30A DC
Industrial Grade
Dirancang untuk operasi industri terus menerus (continuous operation).
Wiring Lebih Rapi
Menggunakan terminal block terintegrasi sehingga mempermudah instalasi panel.
Maintenance Mudah
Relay dapat diganti satuan apabila terjadi kerusakan.
Support NPN & PNP
Kompatibel dengan berbagai sistem output PLC.
Kompatibilitas PLC
Cocok digunakan dengan:
Mitsubishi PLC
Omron PLC
Siemens PLC
Delta PLC
LS Electric
Schneider
Xinje
Wecon
Aplikasi Industri
Modul TK90 umum digunakan pada:
Panel heater control
Mesin industrial heavy duty
Water treatment
Mesin packaging
Power control system
Conveyor heavy load
OEM machine
Smart automation panel
Karakteristik Khusus Seri TK90
Seri TK90 memiliki ciri utama:
Menggunakan relay heavy duty 30A
Stabil untuk beban besar
Output independen tiap channel
Desain industrial compact
Cocok untuk aplikasi high current
Terminal wiring besar dan kuat
Ideal untuk kontrol perangkat daya tinggi
