SANWO RELAY TK14F-1Z-Q

(0 Ulasan)

Hubungi CS Untuk Pemesanan

Spesifikasi Produk

SKU	TB0-SANWO RELAY TK14F-1Z-Q
Tipe	SANWO RELAY MODULE TK14F-1Z-Q
Merk	Sanwo Relay
Berat	100 Gram

Deskripsi Produk

Deskripsi Produk
Model: TK14F-1Z-Q
Brand: SANWO RELAY
Jenis: Relay Interface Module / Relay Board
Mounting: DIN Rail
Aplikasi: PLC Interface, Control Panel, Industrial Automation
Modul ini digunakan untuk menghubungkan output PLC dengan beban kontrol seperti kontaktor, solenoid, lampu indikator, buzzer, dan perangkat kontrol lainnya.

Relay Compatible
Modul ini mendukung beberapa jenis relay plug-in:
G2R-1 (compatible Omron)
RJ1S-C
RFT1C0024
RFT1C0024LT
Spesifikasi Utama
Parameter Spesifikasi
Coil Voltage 12VDC / 24VDC
Tipe Kontak 1Z / SPDT
Kapasitas Kontak 10A 250VAC / 10A 30VDC
Konsumsi Daya ±0.53W
Frekuensi Operasi 50/60Hz
Suhu Kerja -40°C sampai +70°C
Kelembaban 5–85% RH
Getaran 10–50Hz
Mounting DIN Rail U Type / G Type
Pilihan Jumlah Channel
Tersedia beberapa varian:
Channel Ukuran (mm) Berat
1 CH 23 × 80 × 65 0.05 kg
2 CH 54 × 90 × 65 0.15 kg
4 CH 84 × 90 × 65 0.25 kg
6 CH 114 × 90 × 65 0.35 kg
8 CH 145 × 90 × 65 0.45 kg
10 CH 175 × 90 × 65 0.55 kg
12 CH 206 × 90 × 65 0.65 kg
14 CH 236 × 90 × 65 0.75 kg
16 CH 267 × 90 × 65 0.85 kg
18–32 CH tersedia sampai 305 × 128 × 63 hingga 1.6 kg

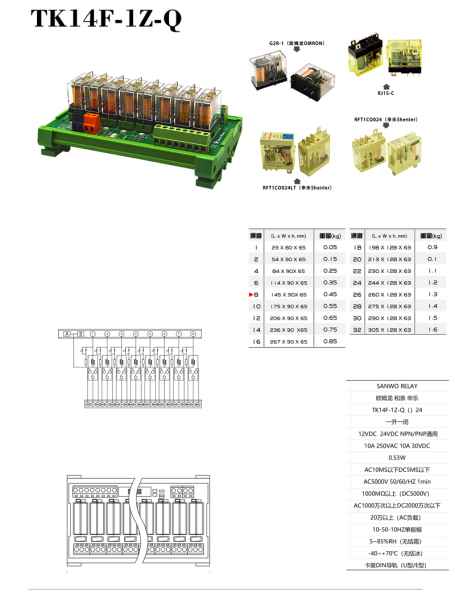

Pada gambar yang ditandai adalah 8 Channel.
Fungsi dan Kegunaan
Fungsi Utama
Interface output PLC
Isolasi antara PLC dan beban
Penguat switching output
Distribusi output kontrol
Mempermudah wiring panel
Umum Digunakan Untuk
Mesin industri
Conveyor system
Panel MCC
Automation trainer
Packaging machine
Sistem alarm
Water treatment
Mesin produksi otomatis
Keunggulan
Wiring panel lebih rapi
Relay mudah diganti
Support banyak channel
Pemasangan cepat di DIN rail
Mudah maintenance
Kompatibel berbagai PLC:
Mitsubishi
Omron
Delta
Siemens
LS Electric
Schneider
Xinje
Cara Kerja Singkat
Output PLC → masuk ke coil relay module → relay ON/OFF → mengontrol beban eksternal seperti:
Kontaktor
Solenoid valve
Lampu indikator
Motor kecil
Alarm/buzzer
Modul ini sangat umum dipakai pada panel automation untuk menjaga output PLC tetap aman dan memperpanjang umur PLC.
