Deskripsi Produk

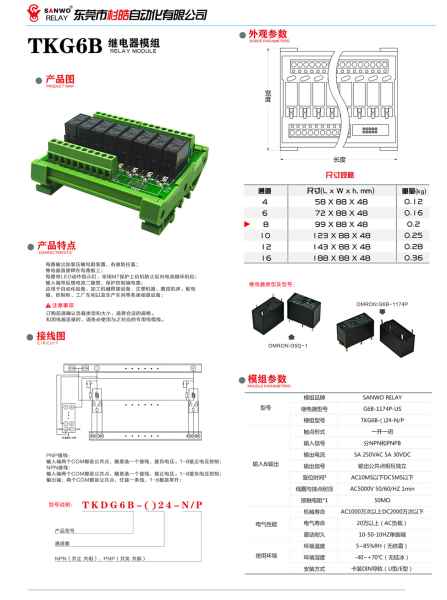

SANWO RELAY TKG6B adalah modul relay interface industri tipe compact yang dirancang untuk menghubungkan output PLC, controller, HMI, mikrokontroler, maupun sistem otomasi dengan berbagai perangkat output seperti kontaktor, solenoid valve, lampu indikator, buzzer, dan beban AC/DC lainnya.
Modul ini menggunakan relay plug-in industrial dengan desain hemat ruang sehingga sangat cocok digunakan pada panel kontrol mesin, sistem otomasi industri, dan aplikasi kontrol modern dengan keterbatasan ruang panel.

Fitur Utama
Desain compact dan slim
Support pemasangan DIN Rail
Relay plug-in mudah diganti
LED indikator tiap channel
Support input NPN & PNP
Terminal screw wiring
Isolasi tinggi untuk keamanan PLC
Wiring panel lebih rapi dan mudah maintenance
Cocok untuk aplikasi otomasi industri
Spesifikasi Teknis
Model
TKG6B-( )24-N/P
Jenis Relay
Compatible OMRON G6B-1174P
Compatible OMRON G5Q-1
Jenis Kontak
1 NO + 1 NC (SPDT / 1 Form C)
Support Input
NPN (common positive)
PNP (common negative)
Kapasitas Kontak Relay
5A 250VAC
5A 30VDC
Konfigurasi Output
Common output saling terhubung
Waktu Switching
AC ≤10ms
DC ≤5ms
Tegangan Isolasi
AC5000V 50/60Hz selama 1 menit
Resistansi Kontak
50MΩ
Ketahanan Mekanik
AC ≥10 juta operasi
DC ≥20 juta operasi
Umur Elektrik
≥200.000 kali switching (beban AC)
Ketahanan Getaran
10–50Hz
Kelembaban Operasi
5% – 85% RH
Suhu Operasi
-40°C sampai +70°C
Metode Instalasi
DIN Rail U-Type / G-Type
Dimensi & Berat
Channel Ukuran (L × W × H mm) Berat
4 CH 58 × 88 × 48 0.12 kg
6 CH 72 × 88 × 48 0.16 kg
8 CH 99 × 88 × 48 0.20 kg
10 CH 123 × 88 × 48 0.25 kg
12 CH 143 × 88 × 48 0.28 kg
16 CH 188 × 88 × 48 0.36 kg
Relay Compatible
Kompatibel dengan relay industrial:
OMRON G5Q-1
OMRON G6B-1174P
Aplikasi Penggunaan
Interface output PLC
Panel kontrol mesin
Sistem otomasi industri
Conveyor automation
Solenoid valve control
Kontrol lampu indikator
Alarm dan buzzer industri
Mesin packaging
Smart factory automation
Keunggulan Produk
Compact dan hemat ruang panel
Aman untuk output transistor PLC
Wiring panel lebih rapi
Mempermudah troubleshooting
Relay mudah diganti saat maintenance
Instalasi cepat dan profesional
Cocok untuk panel builder dan sistem otomasi modern
