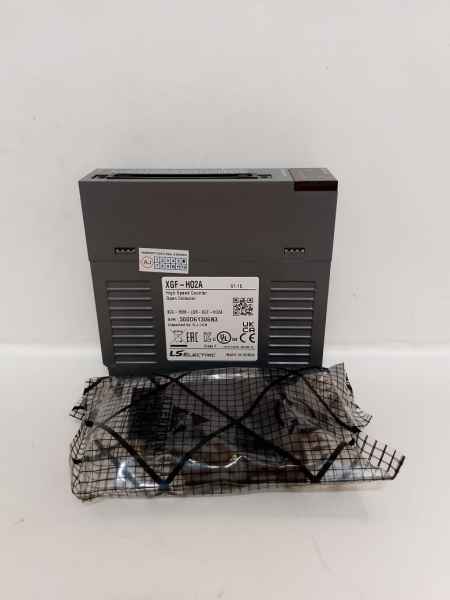

LS ELECTRIC XGF-H02A

(0 Ulasan)

Hubungi CS Untuk Pemesanan

Spesifikasi Produk

SKU	STS-XGF-H02A
Tipe	High Speed Counter Module (HSC)
Merk	LS
Berat	500 Gram

Deskripsi Produk

Spesifikasi LS ELECTRIC XGF-H02A
Informasi Umum
Merek : LS ELECTRIC
Model : XGF-H02A
Jenis : High Speed Counter Module
Seri PLC : XGT (XGK / XGI / XGR)
Versi : V1.15 (sesuai label pada foto)
Negara Asal : Made in Korea
Fungsi Utama
Menghitung pulsa berkecepatan tinggi dari encoder atau sensor.
Mendukung aplikasi pengukuran posisi, panjang, kecepatan, dan putaran.
Mengolah pulsa yang terlalu cepat untuk ditangani oleh instruksi counter bawaan CPU PLC.
Jumlah Channel
2 Channel High Speed Counter (CH0 dan CH1)
Jenis Input
Open Collector (Voltage Input)
Mendukung level sinyal:
5 VDC
12 VDC
24 VDC
Tipe Pulsa yang Didukung
1-Phase Pulse
2-Phase Quadrature Encoder (A/B)
CW / CCW Pulse
Mode pencacahan:
1×
2×
4× (untuk encoder quadrature)
Kapasitas Counter
32-bit Signed Counter
Rentang pencacahan:
−2.147.483.648 hingga +2.147.483.647
Fungsi Tambahan
Preset Counter
Gate Control
Count Clear
Count Latch
Sampling Count
Frequency Measurement
Revolution Measurement
Count Disable
Comparison Output (Min/Max Compare)
Output
2 transistor output (OUT0 dan OUT1) untuk fungsi compare/output kontrol.
Tipe output: Open Collector.
Konektor
40-pin Connector
Tersedia terminal untuk:
Input A Phase
Input B Phase
Preset Input
Gate Input
Compare Output
Power Supply 24 VDC
Indikator LED
Pada modul terdapat LED indikator:
RDY (Ready) – Status modul.
CH0 – Aktivitas Channel 0.
CH1 – Aktivitas Channel 1.
Software Pemrograman
XG5000
Kompatibilitas
Dapat digunakan dengan CPU PLC:
XGK Series
XGI Series
XGR Series
Aplikasi
Modul ini banyak digunakan untuk:
Rotary Encoder
Conveyor Positioning
Length Measuring Machine
Flying Saw
Cut-to-Length Machine
Packaging Machine
Labeling Machine
Servo Position Monitoring
Kecepatan Motor
Pengukuran RPM
Sistem Motion Control
