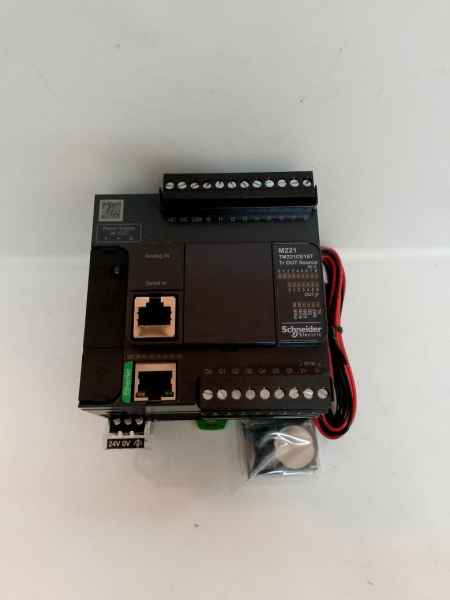

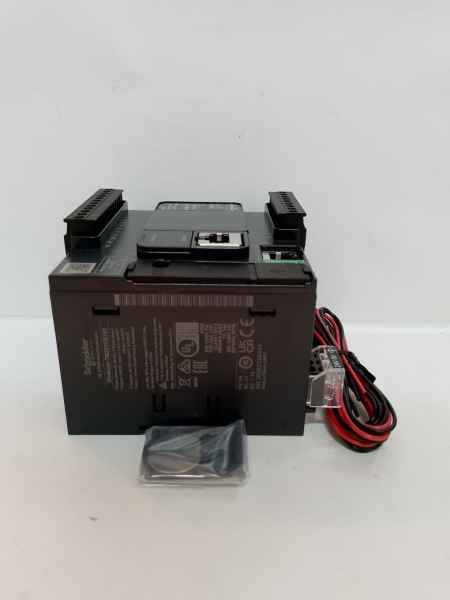

Schneider Electric Modicon M221 TM221CE16T, yaitu PLC (Programmable Logic Controller) kompak dengan Ethernet, 16 I/O, dan output transistor PNP. PLC ini dirancang untuk otomasi mesin skala kecil hingga menengah dan dapat diperluas menggunakan modul ekspansi TM3.
Spesifikasi Schneider Modicon M221 TM221CE16T
Informasi Umum
Merek : Schneider Electric
Seri : Modicon M221
Model : TM221CE16T
Jenis : Compact PLC
Tipe Output : Transistor PNP (Source)
Catu Daya : 24 VDC
Konfigurasi I/O
Total I/O : 16 titik
Digital Input : 9 titik (24 VDC)
Fast Digital Input : 4 titik
Digital Output : 7 titik transistor PNP
Fast Output : 2 titik
Analog Input : 2 channel (0–10 VDC, resolusi 10-bit)
Analog Output : Tidak tersedia
Memori
Program Memory : 256 KB
Data Memory : 256 KB
Memory Card : Mendukung SD Card untuk backup dan transfer program
Backup : Baterai BR2032 untuk RTC dan retentive memory
Komunikasi
PLC ini memiliki komunikasi terintegrasi:
1 × Ethernet RJ45 (10/100 Mbps)
Modbus TCP Client/Server
Ethernet TCP/IP
1 × Serial RS-232/RS-485
Modbus RTU Master/Slave
ASCII
1 × USB Mini-B
Download/upload program
Monitoring PLC
Ekspansi
Mendukung modul ekspansi Modicon TM3
Maksimum 7 modul ekspansi lokal
Mendukung digital I/O, analog I/O, komunikasi, dan modul khusus TM3
Performa
Waktu eksekusi instruksi Boolean sekitar 0,2 µs
Mendukung timer, counter, interrupt, PID, dan high-speed counter
Clock (RTC) bawaan
Software Pemrograman
EcoStruxure Machine Expert – Basic
Mendukung pemrograman:
Ladder Diagram (LD)
Instruction List (IL) (untuk kompatibilitas proyek lama)
Spesifikasi Listrik
Tegangan Input : 20,4–28,8 VDC
Konsumsi Daya :
Sekitar 4,8 W (tanpa modul ekspansi)
Hingga 14 W (dengan ekspansi maksimum)
Output Transistor : 24 VDC, PNP (Source)
Lingkungan Operasi
Suhu Operasi : -10 hingga +55°C
Suhu Penyimpanan : -25 hingga +70°C
Kelembapan : 10–95% RH (tanpa kondensasi)
Pemasangan : DIN Rail atau Panel Mount
Protection : IP20
Dimensi
Lebar : 95 mm
Tinggi : 90 mm
Kedalaman : 70 mm
Berat : sekitar 0,4 kg
Aplikasi
PLC ini banyak digunakan pada:
Mesin Packaging
Conveyor
Water Treatment Plant (WTP)
HVAC
Mesin Filling
Mesin Cutting
Mesin Printing
Material Handling
Otomasi Gedung
Mesin Produksi Industri
Keunggulan
PLC kompak dengan Ethernet dan RS-232/RS-485 bawaan.
2 input analog tanpa memerlukan modul tambahan.
Mendukung Modbus TCP dan Modbus RTU.
Dapat diperluas menggunakan modul TM3.
Pemrograman mudah dengan EcoStruxure Machine Expert – Basic.
Cocok untuk aplikasi otomasi mesin skala kecil hingga menengah
