Deskripsi Produk
SANWO RELAY TKG2R-1E-Y adalah modul relay interface industri yang digunakan untuk menghubungkan output PLC, mikrokontroler, HMI, maupun sistem otomasi dengan beban output seperti kontaktor, solenoid valve, motor kecil, lampu indikator, alarm, dan perangkat kontrol industri lainnya.
Modul ini menggunakan relay plug-in industrial sehingga mudah dilakukan penggantian relay saat maintenance tanpa perlu membongkar wiring panel. Desain DIN Rail membuat instalasi lebih rapi, aman, dan profesional untuk panel kontrol industri.

Fitur Utama
Relay interface module industrial
Support pemasangan DIN Rail
Relay plug-in mudah diganti
LED indikator setiap channel
Support input NPN & PNP
Terminal screw wiring
Compact design
Isolasi tinggi untuk keamanan sistem kontrol
Wiring panel lebih rapi dan mudah maintenance

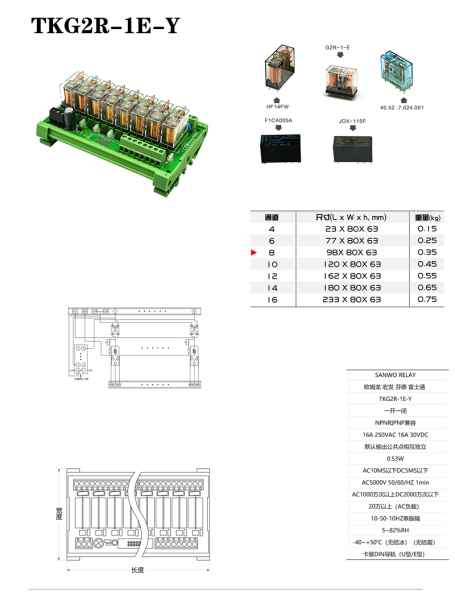

Spesifikasi Teknis
Model
TKG2R-1E-Y
Jenis Kontak
1 NO + 1 NC (SPDT / 1 Form C)
Support Input
NPN dan PNP compatible
Kapasitas Kontak Relay
16A 250VAC
16A 30VDC
Konfigurasi Output
Common output tiap channel independen
Daya Coil
0.53W
Waktu Switching
AC ≤10ms
DC ≤5ms
Tegangan Isolasi
AC5000V 50/60Hz selama 1 menit
Ketahanan Mekanik
AC ≥10 juta operasi
DC ≥20 juta operasi
Umur Elektrik
≥200.000 kali switching (beban AC)
Ketahanan Getaran
10–50Hz
Kelembaban Operasi
5% – 82% RH
Suhu Operasi
-40°C sampai +50°C
Sistem Pemasangan
DIN Rail U-Type / G-Type
Dimensi & Berat
Channel Ukuran (L × W × H mm) Berat
4 CH 23 × 80 × 63 0.15 kg
6 CH 77 × 80 × 63 0.25 kg
8 CH 98 × 80 × 63 0.35 kg
10 CH 120 × 80 × 63 0.45 kg
12 CH 162 × 80 × 63 0.55 kg
14 CH 180 × 80 × 63 0.65 kg
16 CH 233 × 80 × 63 0.75 kg
Relay Compatible
Modul relay ini kompatibel dengan berbagai relay industri seperti:
OMRON G2R-1-E
Finder 40.52.7.024.001
Hongfa HF14FW
JQX-115F
F1CA005A
Aplikasi Penggunaan
Interface output PLC
Panel kontrol industri
Mesin otomatis
Conveyor automation
Mesin packaging
Sistem kontrol motor
Solenoid valve control
Alarm & indikator industri
Mesin CNC
Smart factory automation
Keunggulan Produk
Aman untuk output transistor PLC
Wiring panel lebih rapi
Mudah troubleshooting
Relay mudah diganti
Mengurangi risiko kerusakan output PLC
Compact dan hemat ruang panel
Cocok untuk aplikasi industri dan panel builder profesional
