Deskripsi Produk
Informasi Umum
Parameter Detail
Model TK73
Brand SANWO RELAY
Jenis Relay Interface Module
Pemasangan DIN Rail
Aplikasi PLC Interface & Industrial Control
Modul ini berfungsi sebagai penghubung antara output PLC dengan perangkat beban eksternal seperti kontaktor, solenoid valve, alarm, lampu indikator, dan peralatan kontrol lainnya.
Relay Compatible
Modul TK73 kompatibel dengan beberapa relay mini PCB berikut:
Tipe Relay Keterangan
833H-1C-C Mini industrial relay
SRD-24VDC-SL-C Songle relay
JSI-24V-AJS1312 PCB relay
JQC-3FF General purpose relay
Spesifikasi Teknis
Electrical Specification
Parameter Spesifikasi
Coil Voltage 24VDC
Tipe Kontak 1 Form C / SPDT
Kapasitas Kontak 10A 250VAC / 10A 30VDC
Konsumsi Daya ±0.36W
Input Type NPN / PNP Compatible
Output Independent per channel
Environmental Specification
Parameter Nilai
Suhu Operasi -40°C hingga +70°C
Kelembaban 5–85% RH
Frekuensi 50/60Hz
Ketahanan Getaran 10–50Hz
Electrical Durability
Parameter Nilai
Dielectric Strength AC5000V 50/60Hz 1 menit
Electrical Life ≥100.000 cycle
Mechanical Life ≥20 juta cycle
Pilihan Jumlah Channel
Channel Ukuran (L × W × H mm) Berat
1 CH 23 × 80 × 43 0.05 kg
2 CH 44 × 65 × 45 0.15 kg
4 CH 80 × 65 × 45 0.25 kg
6 CH 112 × 65 × 45 0.35 kg
8 CH 146 × 65 × 45 0.45 kg
10 CH 180 × 65 × 45 0.55 kg
12 CH 215 × 65 × 45 0.65 kg
14 CH 249 × 65 × 45 0.75 kg
16 CH 283 × 65 × 45 0.85 kg

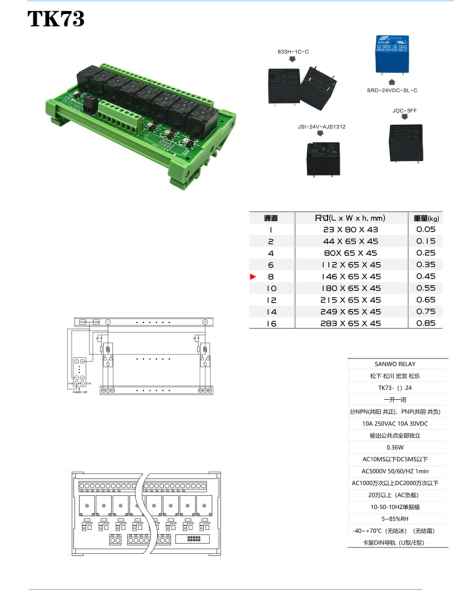

Pada gambar yang ditandai adalah varian 8 Channel.
Fungsi Utama
Modul TK73 digunakan untuk:
Interface output PLC
Switching beban AC/DC
Proteksi output PLC
Isolasi sinyal kontrol
Distribusi output panel
Mempermudah wiring sistem kontrol
Cara Kerja
Output PLC → mengaktifkan coil relay → kontak relay switching → mengontrol beban eksternal seperti:
Kontaktor
Solenoid valve
Lampu indikator
Alarm / buzzer
Motor kecil
Sistem signal control
Keunggulan Produk
Compact Design
Desain ramping dan hemat ruang panel.
Flexible Input
Support sistem output PLC:
NPN
PNP
Mudah Maintenance
Relay dapat dicabut dan diganti satuan.
Wiring Lebih Rapi
Terminal block sudah tersusun sistematis sehingga instalasi lebih cepat dan profesional.
Kompatibilitas Luas
Cocok digunakan dengan:
Mitsubishi PLC
Omron PLC
Siemens PLC
Delta PLC
LS Electric
Xinje
Schneider
Aplikasi Industri
Modul TK73 umum digunakan pada:
Panel automation
Mesin produksi otomatis
Conveyor system
Packaging machine
OEM machine
Water treatment
PLC trainer
Industrial control system
Karakteristik Khusus Seri TK73
Seri TK73 memiliki karakteristik:
Menggunakan relay mini PCB industrial
Konsumsi daya rendah
Output independen setiap channel
Support multi-channel hingga 16 relay
Cocok untuk aplikasi continuous operation
Stabil untuk lingkungan industri
