Deskripsi Produk
Informasi Umum
Parameter Detail
Model TKG2R-1E-AD
Brand SANWO RELAY
Jenis Industrial Relay Interface Module
Pemasangan DIN Rail
Aplikasi PLC Interface & Industrial Automation
Modul ini digunakan sebagai penghubung antara output PLC dengan beban eksternal seperti kontaktor, solenoid valve, motor kecil, lampu indikator, alarm, dan perangkat kontrol lainnya.
Relay Compatible
Modul ini kompatibel dengan beberapa relay industrial berikut:
Relay Type Keterangan
RT314024 Industrial relay
G2R-1-E Omron type relay
40.52.7.024.001 Finder relay
JOX-115F General purpose relay
Spesifikasi Teknis
Electrical Specification
Parameter Spesifikasi
Coil Voltage 24VDC
Tipe Kontak 1 Form C / SPDT
Kapasitas Kontak 16A 250VAC / 16A 30VDC
Input Signal NPN / PNP Compatible
Input Current 21.8mA / 43.6mA / 106mA
Coil Resistance 1100Ω / 275Ω / 47Ω
Performance Specification
Parameter Nilai
Reset Time AC ≤10ms / DC ≤5ms
Dielectric Strength AC5000V 50/60Hz 1 menit
Mechanical Life ≥10 juta cycle
Electrical Life ≥100.000 cycle
Vibration Resistance 10–50Hz
Environmental Specification
Parameter Nilai
Kelembaban Operasi 5–82% RH
Suhu Operasi -40°C hingga +50°C
Kondisi Non-condensing / tanpa embun
Pilihan Jumlah Channel
Channel Ukuran (L × W × H mm) Berat
1 CH 30 × 80 × 65 0.05 kg
2 CH 38 × 88 × 65 0.15 kg
4 CH 75 × 88 × 65 0.25 kg
6 CH 115 × 88 × 65 0.35 kg
8 CH 145 × 88 × 65 0.45 kg
10 CH 187 × 88 × 65 0.55 kg
12 CH 208 × 88 × 65 0.65 kg
16 CH 258 × 88 × 65 0.75 kg

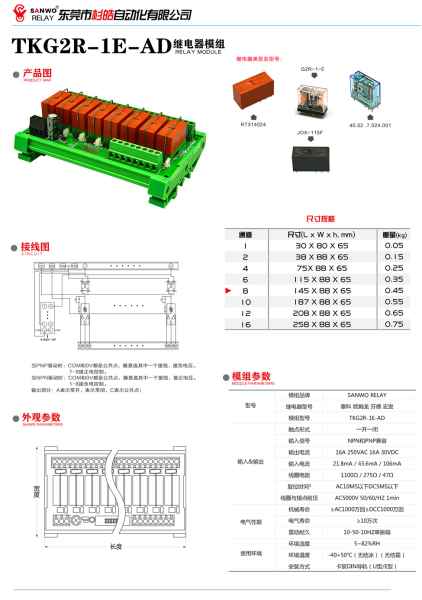

Pada gambar yang ditandai adalah varian 8 Channel.
Fungsi Utama
Modul TKG2R-1E-AD digunakan untuk:
Interface output PLC
Switching beban AC/DC
Proteksi output PLC
Isolasi sinyal kontrol
Distribusi output panel
Mempermudah wiring sistem kontrol
Sistem Wiring
Modul mendukung:
Sistem NPN
Sistem PNP
Dengan COM input yang dapat disesuaikan sesuai kebutuhan wiring PLC.
Cara Kerja
PLC mengirim sinyal output → coil relay aktif → kontak relay switching → mengontrol beban seperti:
Kontaktor
Solenoid valve
Lampu indikator
Alarm/Buzzer
Motor kecil
Sistem signal control
Keunggulan Produk
Menggunakan Relay Industrial G2R
Menggunakan tipe relay plug-in industrial yang sangat umum dan mudah dicari.
Kapasitas Lebih Besar
Mampu menangani arus hingga:
16A AC
16A DC
Maintenance Mudah
Relay dapat dicabut dan diganti satuan.
Wiring Rapi
Terminal block sudah tersusun sehingga instalasi panel lebih profesional.
Kompatibilitas Luas
Cocok digunakan dengan:
Mitsubishi PLC
Omron PLC
Siemens PLC
Delta PLC
LS Electric
Schneider
Xinje
Aplikasi Industri
Umum digunakan pada:
Panel automation
Mesin produksi
Conveyor system
Packaging machine
Water treatment
OEM machine
Smart factory system
PLC trainer
Karakteristik Khusus TKG2R-1E-AD
Seri ini memiliki karakteristik:
Menggunakan relay plug-in industrial standar global
Mudah replacement relay
Switching stabil dan cepat
Kapasitas beban lebih besar dibanding relay slim
Cocok untuk continuous industrial operation
Support multi-channel hingga 16 relay
